開關柜功能的各司其職

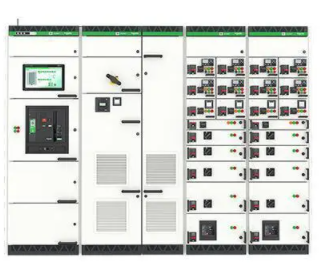

中壓開關柜在配電系統中各司其職，只有所有功能齊全，才能夠有效的保證供電系統的運行、維護等的安全可靠。
首先進線，通過電纜或架空母線直接進入開關系統，根據系統設計，母線橋母線進入有直接進到母線室的，也有進入電纜室的，電纜進線則是進入電纜室。進線開關柜有配備隔離手車或者斷路器手車。
進線開關的電源，斷路器的儲能、分合閘操作都需要有電源，對于大型開關站，有直流屏提供電源，而小型開關站，則需要電源電壓互感器或所用變來提供電源，這就需要電源電壓互感器在進線側，以保證可以給進線斷路器提供電源，采用進線隔離的設計，可以放在隔離手車后部，隔離手車進入工（作位置，電源互感器就有電了，電源互感器安裝在手車上，可以方便熔絲更換，根據標準，隔離開關/觸頭可以接通、斷開空載電流小于2A的電壓互感器，因此一般是電壓互感器手車不需要聯鎖，北美標準要求電壓互感器手車需要互感器二次出線分閘才能拉出電壓互感器手車，保證不帶負荷，同時電壓互感器拉出后需要有放電觸頭先接觸，保證安全。
接地開關，顧名思義，用于連接部分的保護接地，可以承受短路電流，還具有短路關合能力，即萬一所接線路帶電，也要能可靠接地。
國內項目進線側一般不會安裝接地開關，由于變壓器、或外部變電站出線柜較遠，進線柜操作接地需要和上級開關確認，而且不論機械還是電氣聯鎖都比較困難，因此操作風險高，所以國內進線柜不配接地開關，國外項目進線柜都是要配接地開關的，通過帶電顯示實現閉鎖。母線接地開關，主母線檢修時，需要合接地開關，保證安全，一般母線接地開關安裝在母線PT柜內，或安裝在柜頂上，電動操作以節省開關柜數量，不過國內母線接地一般使用接地手車，通過接地手車插入相應的隔室進行母線接地。
出線側接地開關，這個是必須的，以保證出線電纜及所連接的變壓器等設備檢修維護安全，出線側接地開關與斷路器手車有機械聯鎖，只有斷路器手車在試驗位置，接地開關才能夠合閘，而當接地開關合閘時，斷路器手車不能搖進到工作位置，這個是標配的聯鎖，通過斷路器底盤車和接地開關操作機構之間的機械聯鎖輕松實現，斷路器手車在工作位置，接地開關操作孔擋板無法打開，從而無法操作接地開關; 而接地開關合閘，斷路器手車底盤車側面聯鎖板被壓進鎖住底盤車搖進絲杠，從而斷路器無法搖進到工作位置。
電壓互感器用于測量電壓，以便為微機保護提供電壓值，電壓互感器連接在母線上，測量每一段母線的電壓，也有將電壓互感器安裝在柜頂部，這樣可以節省兩臺母線PT柜。計量柜采用計量電壓互感器測量電壓值，和測量的電流值一起形成電能計量。電壓互感器有和電流互感器一體的計量手車、電壓互感器手車固定式電流互感器形式或電壓互感器電流互感器都是固定安裝的形式，各地供電局要求不同。而IEC市場一般沒有專用的計量柜，而是通過進線柜的電流電壓互感器直接計量。
母聯、隔離提升是單母線分段系統的標配，通過斷路器、隔離手車形成將母線分段，通過隔離手車實現可見隔離斷口，保證一段母線檢修維護的安全，保證供電連續性，兩個進線斷路器和分段斷路器需要機械、電氣聯鎖，保證不會同時處于合閘位置。IEC市場一般不采用隔離手車柜，而是母線直接從下部母聯位置到上部母線室的提升柜，提升柜集成電壓互感器和接地開關，減少一臺單獨母線電壓互感器柜。
