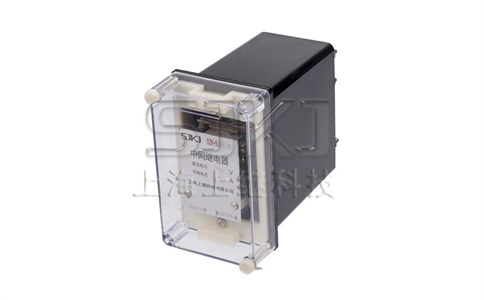

DZK-100系列繼電器
DZK-100系列繼電器的接觸系統由幾種帶頂桿的觸點簧片靈活地組裝成多種觸點形式，因為觸點是裝在導磁體兩側，為了作用力均勻與造型美觀便將兩側觸點對稱布置，因此本繼電器觸點組的變化都是成對的增減。
在繼電器電壓繞組回路中串接電阻。當繼電器的線圈上通電時，線圈中有電流通過因而使鐵花磁化將銜鐵吸住，當線圈斷電時磁力消失將銜鐵釋放，銜鐵的運動觸點隨之吸合和斷開。
動作值，保持值
a.動作電壓與保持電壓不大于50%~70%額定電壓;
b.動作電流與保持電流不大于80% 額定電流。
返回值: 不小于5% 額定值。
繼電器在額定電壓和額定電流下的動作時間不大于15ms。
在正常條件下，繼電器繞組、接觸簧片與外殼之間的介質強度應能耐受頻率為50HZ的正弦波交流電壓2kV歷時1min試驗，而無擊穿或閃絡現象。
熱穩定性(環境溫度40C時)
電壓繞組長期耐受110% 額定電壓溫升不大于65C。
電流繞組能耐受三倍額定電流，歷時5S。
壽命
在額定容量下繼電器的電壽命為1000次
繼電器的功率消耗:電壓線圈功率消耗不大于8W(包括外附電阻)，電流線圈功率消耗不大于2.5W.
