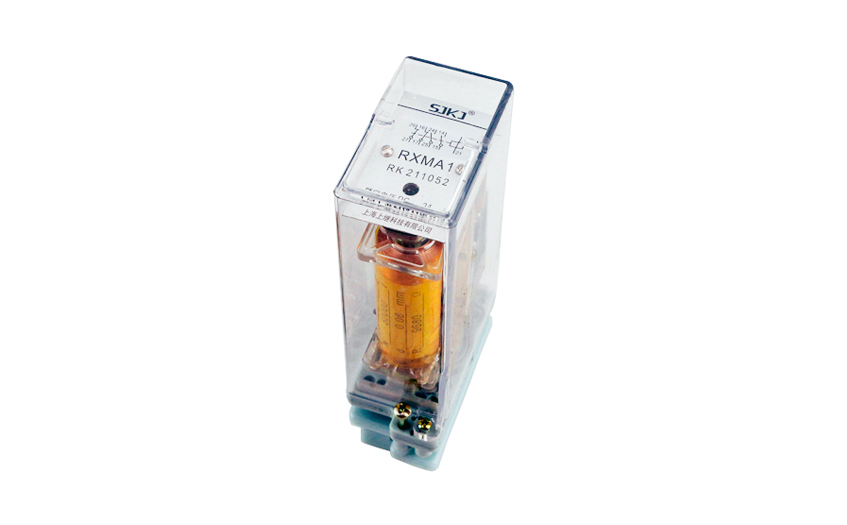

RXMA1中間繼電器用途

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

RXMA1中間繼電器結構特點

2.1能提供多至7付動合或動斷以及率考換觸點,結構緊法。

2.2 通過罩殼上的小孔拔動銜鐵可以試驗觸點動作情況。

2.3線圈激勵有交流和直流兩種 。

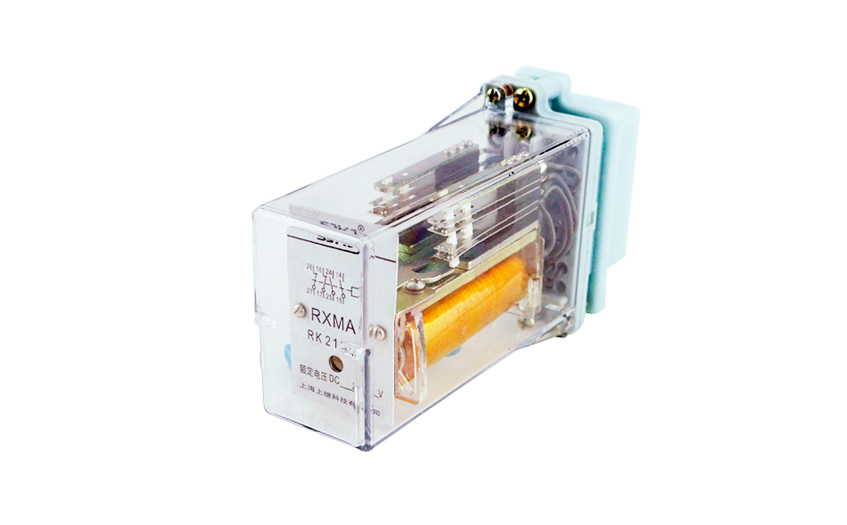

RXMA1型中間繼電器動作原理

RXMA1中間繼電器為電磁拍合式結構,由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帯動簧片,使觸點回路轉換。觸點采用雙觸點接觸 ,具有接觸電阻小,接觸可靠性強,斷開負荷容量大等優點。吸片設計時慣量很小, 所以該繼電器能耐受一定量的沖擊及振動,并能耐受中等地震波的沖擊。繼電器外殼采用引進的Combiflex結構。

RXMA1中間繼電器技術數據

4.1動作電壓: DC.<70%額定電壓 。

4.2返回電壓: DC.>5%額定電壓 。

4.3動作時間:動合觸點,40ms,動斷觸點,30ms。

4.4線圈功耗:<2W

4.5觸點長期允許通過5A電流

   當通過電流的時間<200ms,允許通過90A電流;

   當通過電流的時間為1s時,允許通過50A電流。

4.6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。

   DC250V時為2A(L/R=40ms)為45W。

4.7絕緣耐壓: 50Hz, lmin, 2kV。

4.8沖擊電壓: 5kV。

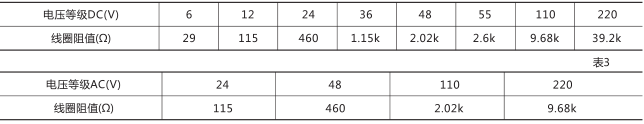

4.9能承受5-15Hz中等震級的地震波沖擊。 4.10額定電壓及線圈阻值。

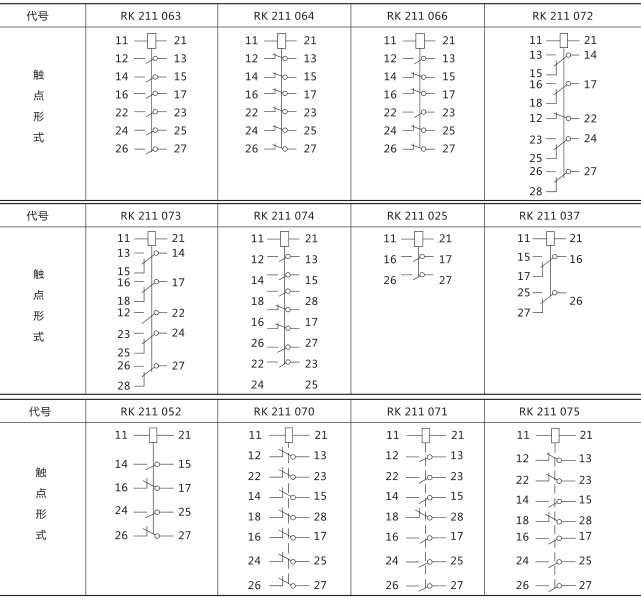

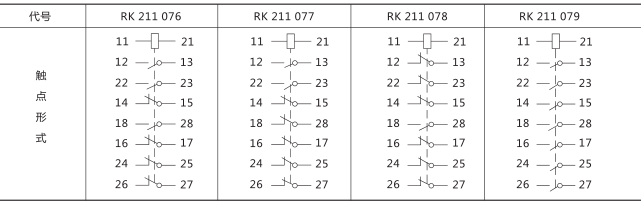

4.11觸點規格

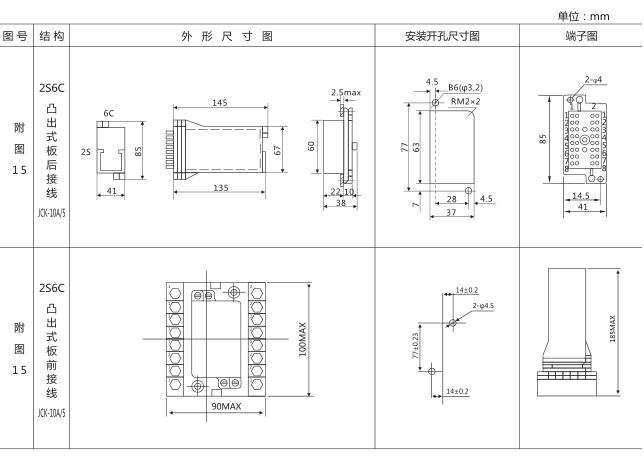

RXMA1中間繼電器外形及安裝尺寸
