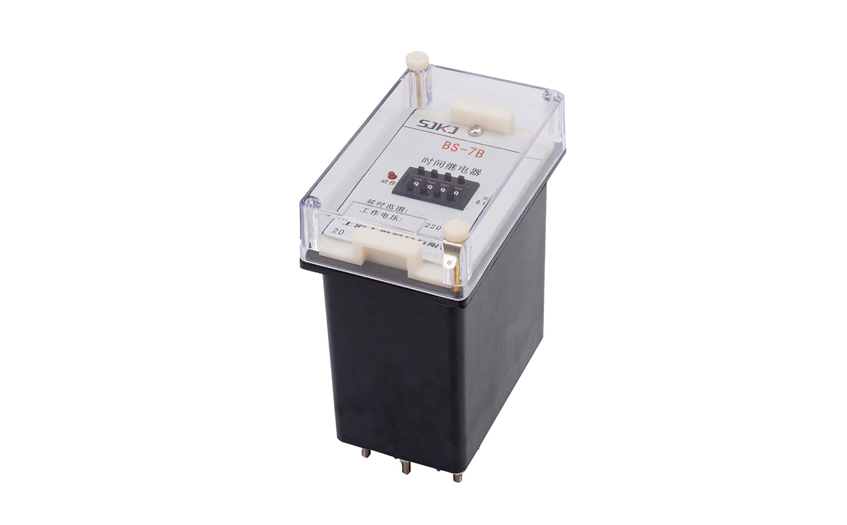

BS-7B時間繼電器應用范圍

BS-7B集成電路時間繼電器用于電力系統(tǒng)二次回路繼電保護及自動控制回路中作為延時裝置,使被控元件得到所需延時。

BS-7B時間繼電器主要技術數據

·額定電壓:直流220、110、48V

·延時整定范圍: 0.1~99.9s, 1~999M。

·觸點形式:一轉換。

·變差：在額定電壓商溫度為20±2°C時任意整定點的10次測量的實際動作作值中最大值與最小值之差不大于10次平均值的1% 。

·功率消耗:不大于6W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規(guī)定的負荷條件下.產品能可前作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效値)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現(xiàn)象。

BS-7B時間繼電器內部接線及外引接線圖(背視圖)

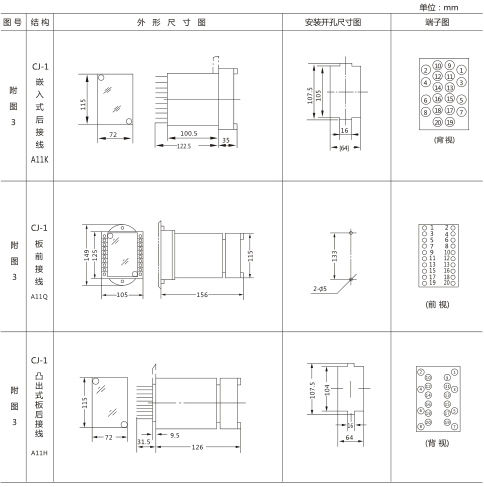

BS-7B時間繼電器外形及開孔尺寸
