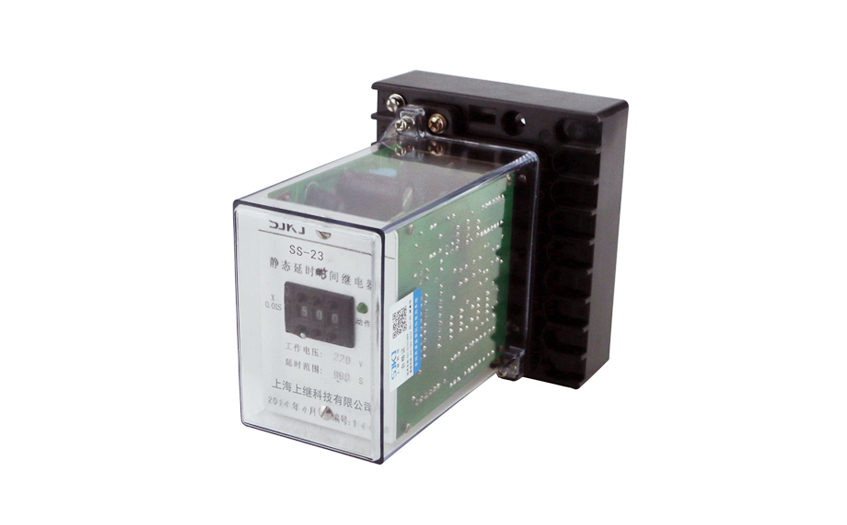

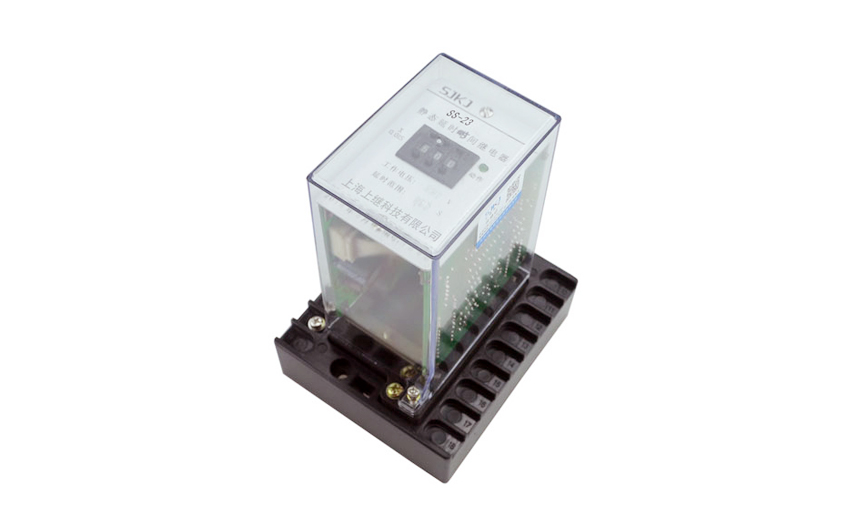

SS-23時間繼電器應用范圍

SS-23時間繼電器作為輔助元件用于各種保護及自動控制電路中 , 使被控制的元件得到所需的延時。

SS-23時間繼電器主要技術參數

·觸點形式: 1副瞬動轉換; 2副延時動合觸點。

·動作值:不大于70%額定值。

·返回值:不小于5%額定值

·整定誤差:不大于±0.5%最大整定值。

·延時一致性:不大于0.2%最大整定值。

·功率消耗:不大于6.6W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

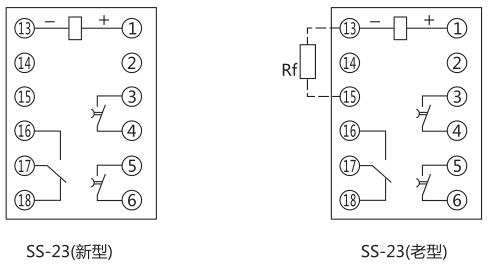

SS-23時間繼電器內部接線及外引接線圖

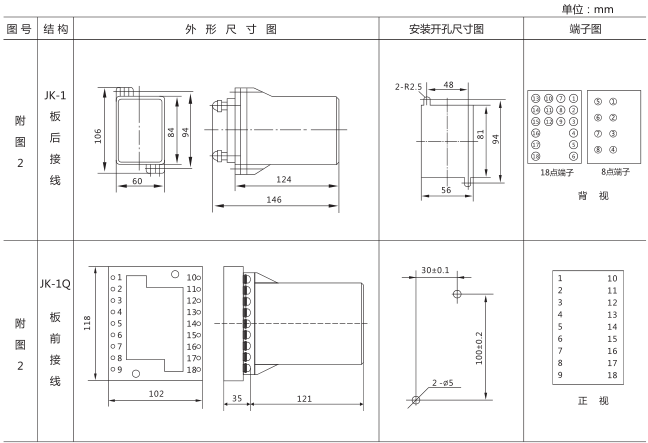

SS-23時間繼電器外形及開孔尺寸
