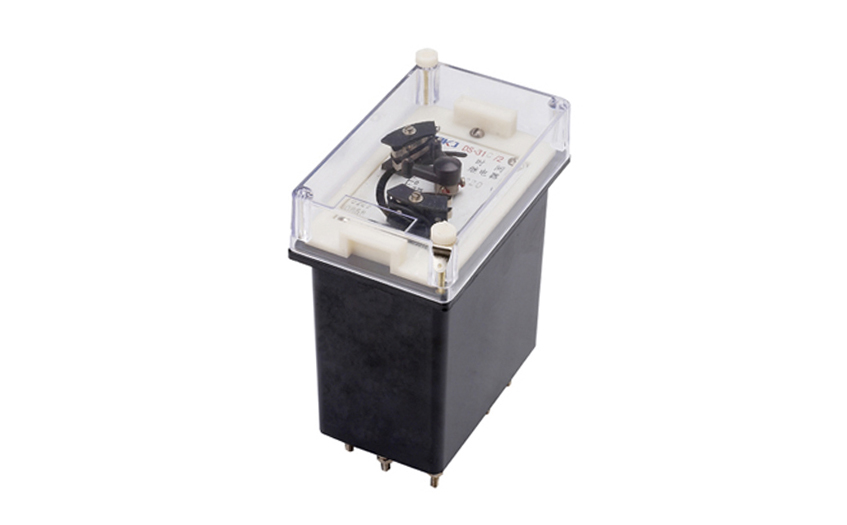

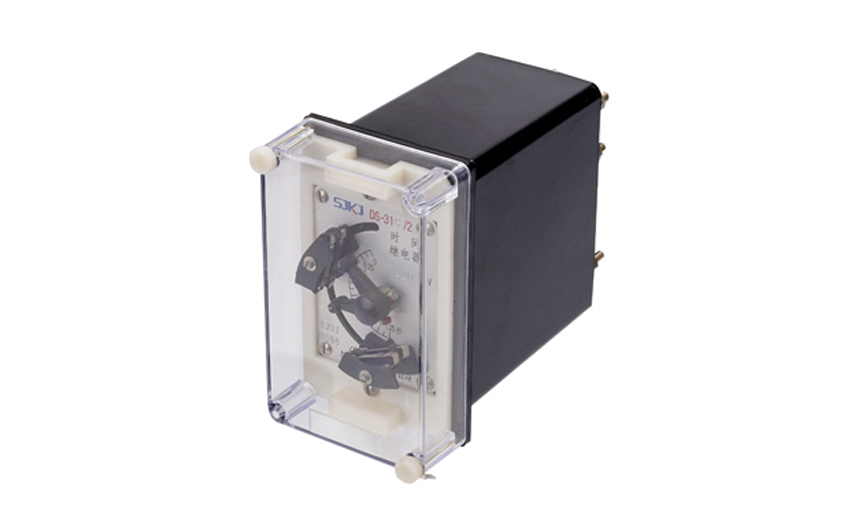

DS-32時間繼電器

所屬欄目：時間繼電器系列

產品特征：

DS-32時間繼電器作為輔助元件用于各種保護及自動裝置中,使被控元件達到所需要的延時,在保護裝置中用以實現主保護與后備保護的選擇性配合。

返回列表頁下載技術文檔

產品咨詢021-57233089 聯系我們

分享到：

產品介紹資訊問答行業業績

DS-32時間繼電器用途

DS-32時間繼電器作為輔助元件用于各種保護及自動裝置中,使被控元件達到所需要的延時,在保護裝置中用以實現主保護與后備保護的選擇性配合。

DS-32時間繼電器結構和原理

DS-32時間繼電器系一電磁鐵帶動一鐘表延時機構 ,電磁鐵可以由直流成交流電源供電,本系列中的交流時間繼電器其內部裝有橋式整流器, 將電源整流后供給電磁鐵。每臺繼電器內均有兩付瞬時轉換觸點. 一付延時主觸點(終止觸點) ,根據不同的規格.可以安裝一付滑動延時觸點,其延時整定值,可以等于或小于延時主觸點的整定值;繼電器蓋子上可以裝設拖針,以指示繼電器動作情況, (規格表中型號后帶有X 的即為帯有拖針的規格)為便于維修,繼電器內部有插件,在取下蓋子后即可將繼電器部分抽出。

繼電器沒有動作時,瞬動轉換觸點的閉觸點閉合,延時觸點斷開 ,拖針指零,當向電磁鐵供電后,電磁鐵吸合,瞬時轉換觸點進行瞬時切換,鐘表機構開始轉動 ,延時動觸點向閉合方向移動,同時帶動拖針轉動 ,根據延時觸點的整定滑動觸點及主觸點先后接通 ,主觸點接通后由于止檔限制機構的轉動 ,機構停止,繼電器將可長期停留在主觸點點閉合的狀態下.當電源斷開后各觸點瞬時復歸至原來狀態.拖針留在該處,其指示值應符合主觸點整定值, (實際上拖針指示值應稍大于主觸點整定值,因為觸點在接通后仍可滑行一段距離,另外當電源在延時未完了時斷電,則拖針所指示的時間完全等于動觸點所產生的延時,因而拖針可指示出繼電器的復歸時間,便于分析間題)拖針可以方便的在繼電器外部復歸,將蓋子上的旋鈕依順時針方向旋轉,首先拖針碰到動觸點而停止.繼續轉動旋鈕,使刻度零位對準拖針為止。

2.繼電器的內部接線圖見圖1。

3.直流繼電器動作電壓不大于70%額定電壓,交流繼電器動作電壓不大于85%額定電壓,返回電壓不小于5%額定電壓。

4.繼電器延時的誤差: (指在20±5°C時10次動作中,最大與最小值之差)

DS-31 , DS-31C, DS-35 , DS-35C為0.06s。

DS-32 , DS-32C, DS-36 , DS-36C為0.125s。

DS-33 , DS-33C, DS-37 . DS-37C為0.25s。

DS-34 , DS-34C, DS-38 , DS-38C為0.5s。

5.繼電器線圈在額定電壓下的功率消耗

對于直流短時工作的: DS-31 . DS-32 , DS-33 . DS-34不大于25W。

對于直流長時工作的: DS-31C, DS-32C, DS-33C, DS-34C不大于15W。

對于交流短時工作的: DS-35 , DS-36 , DS-37 , DS-38不大于20VA。

對于交流短時工作的: DS-35C, DS-36C, DS-37C. DS-38C不大于15VA。
