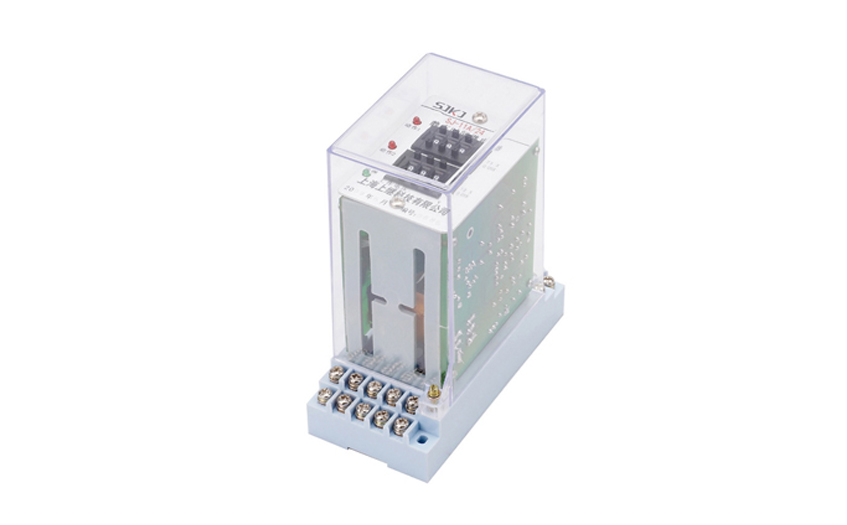

SJ-11A/24集成電路時間繼電器概述

SJ-11A/24集成電路時間繼電器采用石英晶體振蕩器和CMOS集成專用電路 ，其延時精度遠高于電磁型時間繼電器 ，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，該繼電器外形、接線方式與DS電磁型時間繼電器完全相同，是更新換代的理想產品、具有精度高、功耗小，動作時間準確，整定直觀方便等優點。

SJ-11A/24集成電路時間繼電器工作原理

SJ-11A/24集成電路時間繼電器采用大規模CMOS專用集成電路。上電瞬間，晶振起振， CUP復位，從零開始正向計數，同時讀取撥盤設定值的時基常數；當計數值與設定值同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動；當電源消失，出口繼電器則返回，工作原理如下圖所示：

SJ-11A/24集成電路時間繼電器型號命名及含義

SJ-11A/24集成電路時間繼電器主要技術參數

4.1  延時范圍和級差   延時范圍： 0.02S-9.99S、 0.1S-99.9S、1M-999M，無標注按0.1S-99.9S供貨。

4.2  延時整定誤差  繼電器20℃±5℃時，施加額定電壓下，繼電器延時整定誤差（包含一致性）:整定值≤100S時，誤差<+0.1s;>100S時，誤差＜±0.1%。

4.3  返回時間  用切斷電路的方法，使繼電器斷電，繼電器觸點返回至始位置的時間不大于20mS。

4.4  電源電壓允許變動范圍   電源電壓允許變動范圍為額定電壓低0.8~1.1倍。

4.5  觸點容量

繼電器輸出電路的觸點能斷開電壓不大于250V，  時間常數為5±0.75mS的直流有感負荷電路為80W ； 電壓不大于250V的交

流電路（功率因數COSΦ為0.4±0.1）為300VA。繼電器可長期接通10A。

4.6  環境溫度  -10℃~+50℃

4.7  介質強度 繼電器各導電端子連在一起對為露的非常電金屬部分或外殼之間,能承受2000V(有效值0,50Hz的交流電壓，歷時1 分鐘試驗而無絕緣擊穿或飛弧現象。

4.8  絕緣電阻 繼電器各導電端子連在一起對外露的飛帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不小于300MΩ。

4.9  電壽命繼電器觸點接于規定容量的電路負荷重，能可靠動作及返回，電壽命為10⁵次。

4.10  機械壽命 繼電器不接負荷能可靠動作及返回，其機械壽命為10⁶次

4.11  功率消耗 在額定電壓下，繼電器功率消耗不大于5W。

4.12  抗干擾性能  繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

SJ-11A/24集成電路時間繼電器內部接線圖及外引接線圖

SJ-11A/24集成電路時間繼電器外形尺寸及開孔尺寸
