JC-2沖擊繼電器應用于在直流操作的繼電保護及控制回路中作為集中信號的主要元件。
JC-2沖擊繼電器應用范圍
JC-2沖擊繼電器應用于在直流操作的繼電保護及控制回路中作為集中信號的主要元件。
JC-2沖擊繼電器主要技術參數
·額定直流電壓:220V、110V、48V、24V。沖擊動作電流及沖擊返回電流IC=0.1A,不受穩定電流∑IC的限制。
·最大長期穩定電流: ∑IC max=2A。
·功率消耗: ∑IC=2A時不大于4W。
·觸點容量:在電壓不超過220V,電流不超過lA時可斷開直流有感負荷(時間常數為5±0.75ms)為20W。
·介質強度 在電路對外殼的絕緣強度能耐受交流50Hz電壓2000V歷時1min的耐壓試驗而無擊穿或閃絡現象。

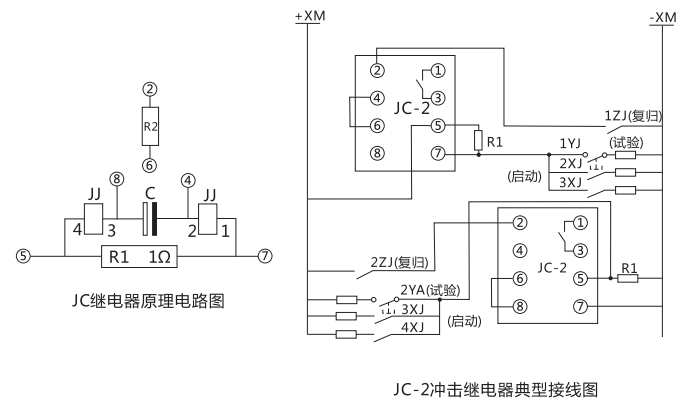

JC-2沖擊繼電器內部接線及外引接線圖

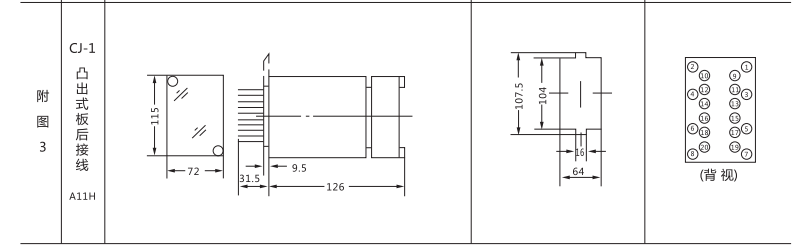

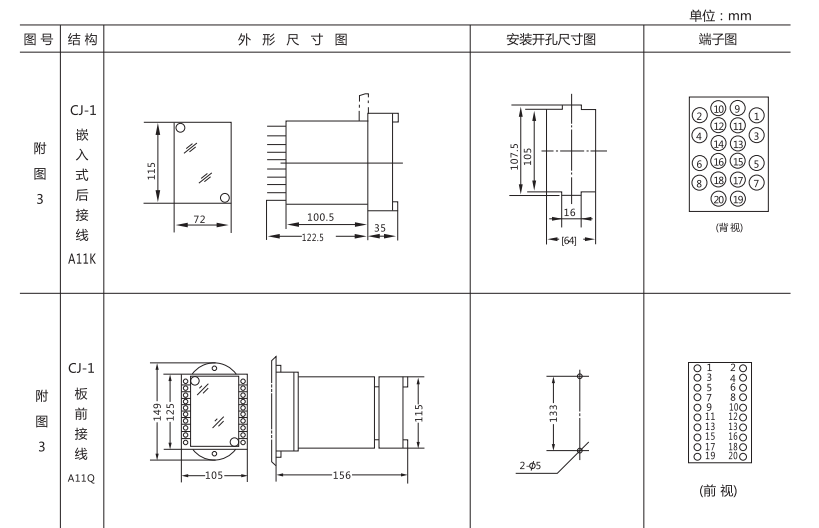

JC-2沖擊繼電器外形結構及開孔尺寸圖
