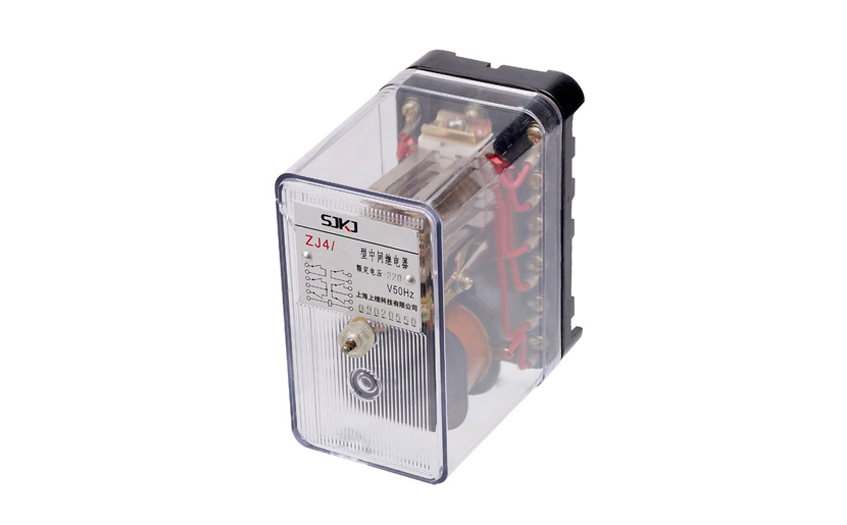

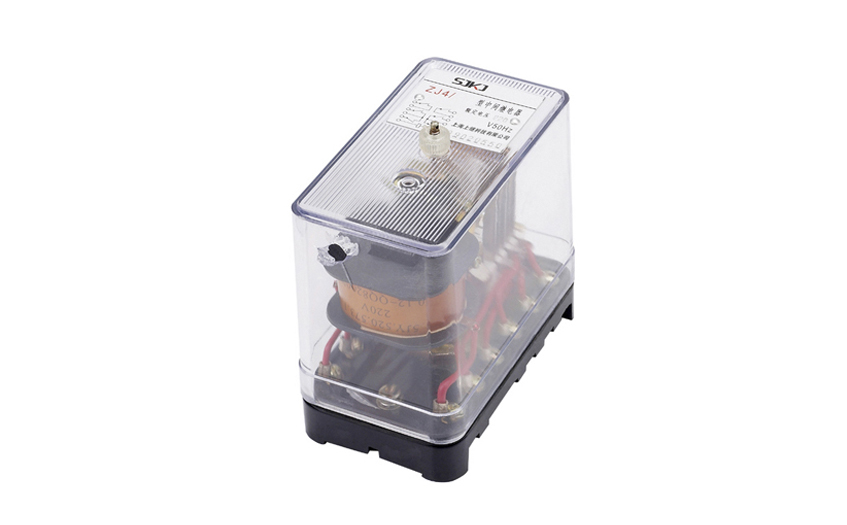

ZJ4中間繼電器用于交流操作回路中，作為擴大主保護繼電器的控制范圍，或提高接點容量之用。
ZJ4中間繼電器應用范圍
ZJ4中間繼電器用于交流操作回路中，作為擴大主保護繼電器的控制范圍，或提高接點容量之用。
ZJ4中間繼電器主要技術數據
●額定電壓：AC 220V、127V、100V。
●動作值：不大于70％。
●返回值：不小于5％。
●動作時間：不大于0.05s。
●功率消耗：不大于6VA。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而
無絕緣擊穿或閃絡現象。
ZJ4中間繼電器內部接線圖及外引接線圖
ZJ4中間繼電器外形及開孔尺寸
