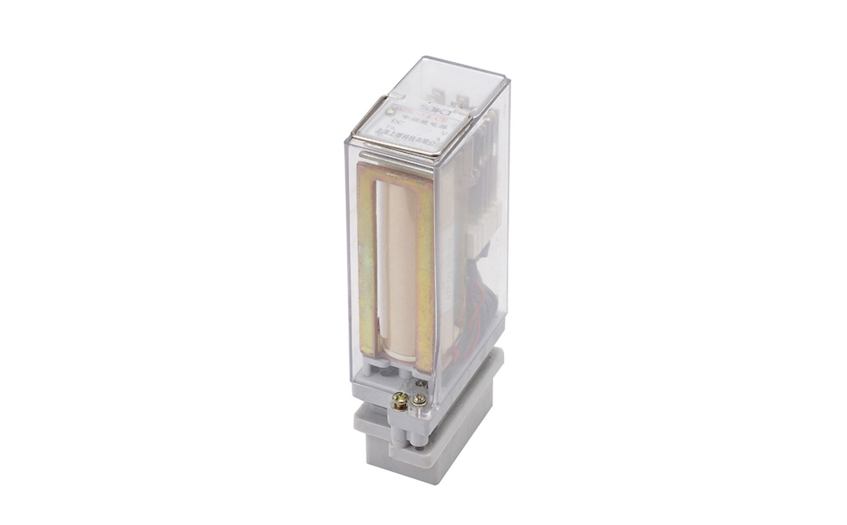

DZB-15CE/312保持中間繼電器具有自保持繞組，用于直流操作的繼電保護回路中，以增加主保護繼電器的觸點數量和觸點容量，并提高觸點工作的可靠性。
DZB-15CE/312保持中間繼電器應用范圍
DZB-15CE/312保持中間繼電器具有自保持繞組，用于直流操作的繼電保護回路中，以增加主保護繼電器的觸點數量和觸點容量，并提高觸點工作的可靠性。
DZB-15CE/312保持中間繼電器主要技術參數
●額定電壓：220V、110V、48V、24V。
●額定電流：0.25A、0.5A、1A、2A、4A、8A。
●額定保持電壓：220V、110V、48V、24V。
●額定保持電流：0.25A、0.5A、1A、2A、4A、8A。
●動作值：電壓型繼電器為30-70%的額定電壓；電流型繼電器不大于80%的額定值。
●保持值：保持電流不大于80%額定保持值；保持電壓不大于70%額定保持值。
●返回值：不小于額定值的5％。
●動作時間：不大于45ms。
●返回時間：不大于45ms。
●功率消耗：電流保持繞組不大于4W；電流工作繞組與電壓工作繞組不大于7W。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
DZB-15CE/312保持中間繼電器內部接線圖及外引接線圖
DZB-15CE/312保持中間繼電器外形及開孔尺寸
