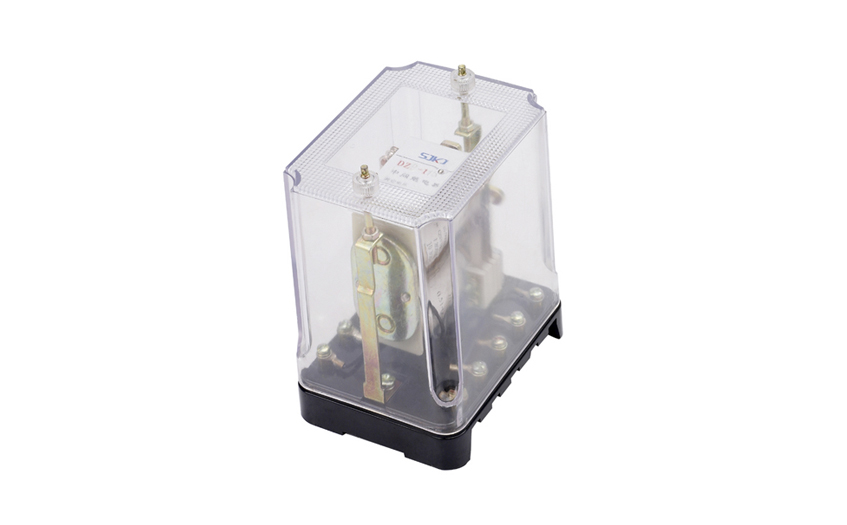

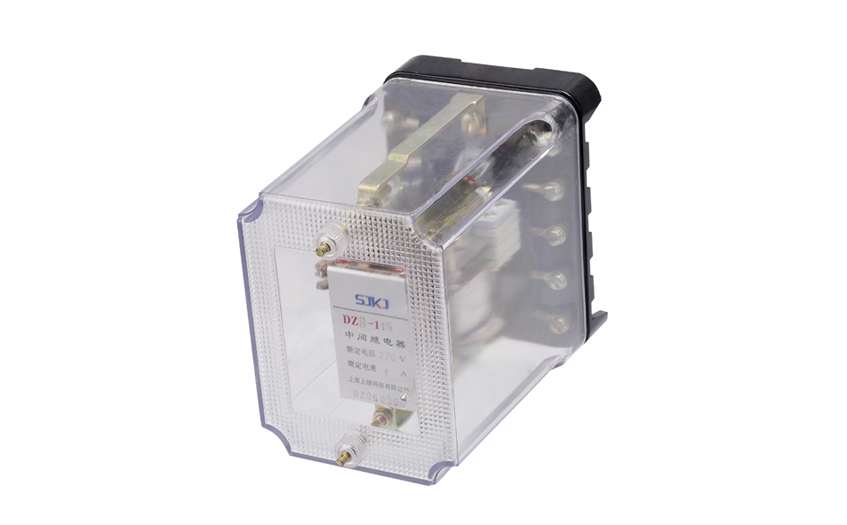

DZJ-12交流中間繼電器，是作為一種輔助繼電器，用于交流電源系統，以增加觸點數量和觸點容量。
DZJ-12交流中間繼電器應用范圍
DZJ-12交流中間繼電器，是作為一種輔助繼電器，用于交流電源系統，以增加觸點數量和觸點容量。
DZJ-12交流中間繼電器主要技術參數
●額定電壓：AC380V、220V、110V。
●觸點形式：DZJ-12，三動合三轉換；DZJ-12，六動合。
● 動作電壓：不大于額定電壓的80％。
● 返回電壓：不小于額定電壓的5％。
● 動作時間：在額定電壓下不大于0.05s。
● 功率消耗：在額定電壓下不大于5VA。
● 觸點容量：在電壓不超過250V,電流不超過lA的直流有感負荷電路(時間常數為5±0.75ms)中，繼電器的觸點斷開容量為50W；在電
壓不超過250V,電流不超過lA的交流電路(功率因0.4±0.1)中，繼電器觸點能斷開容量為250VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。觸點長期允許通過電流不大于5A。
● 介質強度：繼電器所有電路連在一起與外露的非帶金屬部分或外殼之間以及在觸點回路對線圈回路之間應能耐受交流2000V，歷時
1min的試驗電壓而無擊穿閃絡現象；不同觸點組之間應能耐1000V的試驗電壓，歷時1min。
DZJ-12交流中間繼電器內部接線圖及外引接線圖
DZJ-12交流中間繼電器外形尺寸及開孔尺寸
