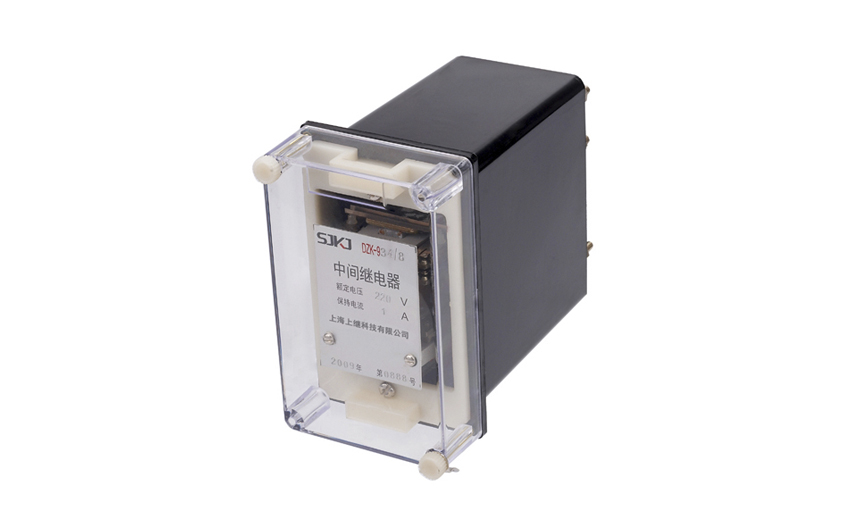

DZK-924快速中間繼電器應用范圍

DZK-924快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中，用作切換電路和增加保護和控制電路的觸點數量和觸點容量及用于出口跳閘電路。

DZK-924快速中間繼電器型號

DZK-924快速中間繼電器主要技術數據

●額定工作電壓：DC：220V、110V、48V、24V。

●額定工作電流：DC：0.25A、0.5A、lA、1.5A、2A、4A、8A。

●額定保持電流：DC：0.25A、0.5A、lA、2A、4A、8A。

●額定保持電壓：DC：220V、110V、48V、24V。

●動作值：在周圍環境溫度為20 ±2℃的條件下，電壓型的動作電壓為50％-70％的額定電壓；電流型的動作電流不大于80％額定電流。

●返回值：周圍環境溫度為20±2℃的條件下，返回值不小于5％額定值。

●保持值：在周圍環境溫度為20±2C的條件下

a.具有電流保持繞組的產品，其自保持電流不大于80％額定保持電流值；

b.具有電壓保持繞組的產品，其保持電壓不大于70％額定保持電壓值。

●動作時間：在周圍環境溫度為20 ±2℃的條件下，工作繞組施加激勵量為額定值，D2K-900/8動作時間不大于8ms，DZK-900/4動作時間不大于4ms(四對觸點以上增加0.5ms)。DZK-900/4電流型產品動作時間不大于5ms(四對觸點以上增加0.5ms)。

●返回時間：在周圍互不干涉溫度為20±2℃的條件下，DZK-900/8返回時間不大于5ms，DZK-900/4返回時間不大于2ms。

●功率消耗：不大于10W(包括外附電阻)。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

電壓線圈串外附電阻對照表

DZK-924快速中間繼電器內線接線及外引接線圖(正視圖)

DZK-924快速中間繼電器外形及開孔尺寸
