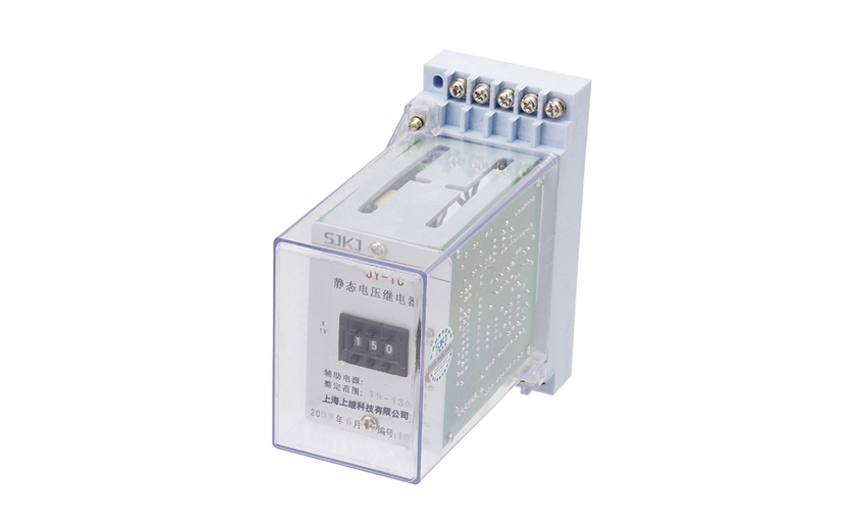

JY-1C/2電壓繼電器是靜態型，瞬動、交流電壓繼電器。可用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的動作元件。
JY-1C/2電壓繼電器用途
JY-1C/2電壓繼電器是靜態型，瞬動、交流電壓繼電器。可用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的動作元件。該繼電器由集成電路構成執行回路，具有靈敏度高，動作時間快，功耗小、整定方便等特點，繼電器的直流電源和出口繼電器有信號指示燈監視，繼電器有2付大容量的轉換接點輸出，用戶可根據具體情況直接控制被保護設備(JY-1A例外)。繼電器動作值由面板上的撥碼開關進行整定，直觀方便。
JY-1C/2電壓繼電器型號、名稱
JY-1C/2電壓繼電器工作原理
由電壓-電壓變換器將輸入電壓變換成適當?shù)碾妷海ㄟ^動作值的整定和有源帶通濾波，經過全波整流，利用其脈動電壓進行比較積
分，由檢測器對積分電平時行判斷,當積分電平超出檢測電平時，檢測器輸出高電平，驅動出口繼電器動作。
JY-1A,JY-1B繼電器采用了新型的積分判斷電路，使繼電器的動作時間和返回時間都較快，暫態超越也小，有很強的抗干擾性能。
JY-1C/2電壓繼電器主要技術參數
額定值
a) 額定交流電壓： 100V， 400V;
b) 頻率： 50Hz;
c) 額定輔助直流電壓：48V, 110V, 220V。
2.整定范圍：1 ~240V; 40 ~ 440V。
3.動作時間
a) 過電壓－1.2倍整定值時： 動作時間不大于50ms;
b) 低電壓－0.8倍整定值時： 動作時間不大于50ms。
4.返回時間
a) 過電壓－電壓瞬時變化從1.2倍整定值至零時不大于50ms;
b) 低電壓－電壓瞬時變化從0.8倍至1.2倍整定值時不大于50ms。
5.動作一致性：不大于1%。
6.定值誤差：不大于±5%。
7.返回系數：過電壓不小于0.9,低電壓不大于1.1。
8.功耗
交流功耗：額定電壓時，不大于1VA。
直流功耗：在額定輔助直流電壓下，繼電器動作前功耗不大于3Ｗ，動作后功耗不大于6Ｗ。
9.觸點功能 當時間常數為5ms的電感性負載時，繼電器觸點斷開容量為交流電壓250V時，電流不大于2A，直流電壓為24V時，電流不大于5A。(JY- 1A: 在時間常數為40ms的直流有感電路中，電壓不大于250V，電流不大于1A，觸點斷開容量為30W)。
10.工作條件
a) 大氣壓為80kPa－106kPa;
b) 環境溫度-10℃－+50℃;
c) 空氣相對濕度不高于90%(月平均最低溫度20℃);
d) 使用地方不允許有較強的外磁感應強度；
e) 使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體；
f) 使用地方不允許有爆炸危險及充滿塵埃的介質；
g) 使用地方不允許有較嚴重的霉菌存在；
h) 使用地方不允許有較強的振動與沖擊；
i) 使用地方應當有防雨、雪、風沙裝置及沒有充滿水蒸汽。
11.絕緣電阻
繼電器外殼與各端子間，以及電氣上無聯系的各電路之間的絕緣電阻不小于300MΩ。
12.介質強度
繼電器外殼與各端子間，以及電氣上無聯系的各電路之間的絕緣強度，應能承受2kV,50Hz交流電壓，歷時1min無閃絡 與擊穿現象。同
組接點間應能承受1kV,50Hz交流電壓，歷時1min無閃絡與擊穿現象。
13.抗干擾性能 符合GB7261和GB6261《靜態繼電器及保護裝置的電氣干擾試驗》。
JY-1C/2電壓繼電器內部接線圖
如下圖所示(圖中觸點為繼電器直流電壓和交流電壓均未加，即繼電器處于失電狀態時的狀態，當繼電器加上直流輔助電壓，但交流電壓 為零時，過電壓繼電器的觸點狀態與圖中觸點狀態相同，而低電壓繼電器觸 點狀態正好相反)。
JY-1C/2電壓繼電器外形及開孔尺寸
