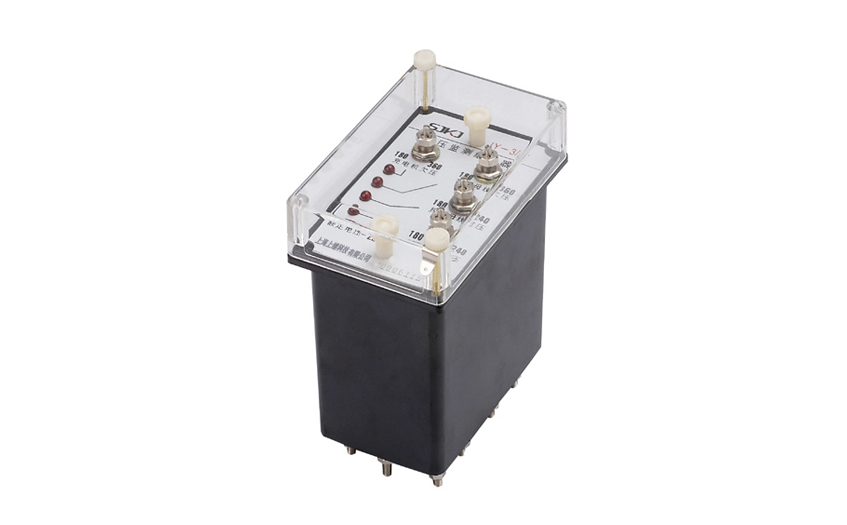

JY-3/2電壓監視繼電器是為了直流電源裝置設計的電壓監測專用繼電器，在主回路電壓為180-240V時，可監測主回路的欠電壓或過電壓狀態，同時還可監測副回路在180-360V范圍內的欠電壓狀態。
JY-3/2電壓監視繼電器應用范圍
JY-3/2電壓監視繼電器是為了直流電源裝置設計的電壓監測專用繼電器，在主回路電壓(即控制母線電壓)為180-240V時，可監測主
回路的欠電壓或過電壓狀態，同時還可監測副回路(即合閘母線回路和充電機回路)在180-360V范圍內的欠電壓狀態。
JY-3/2電壓監視繼電器型號
JY-3/2電壓監視繼電器主要技術參數
●額定值：直流電壓額定值(接蓄電池)200V(③為正極；⑨為負極)
●整定范圍：主回路(①、⑨端子之間，即控制母線電壓)電壓整定范圍為：180~240V；副回路（⑤、⑦與⑨端子之間，即充電機電壓和
合閘母線電壓)動作電壓整定范圍為：180~360V。
●動作一致性：不大于3％。
●返回系數：過電壓回路返回系數不小于0.95；欠電壓回路返回系數不大于1.05。
●動作時間：過電壓回路施加1.1倍整定值時動作時間為1.5s；欠電壓回路施加激勵量從整定值突變到0.5倍整定值時動作時間為1.5s。
●功率消耗：當電源回路施加額定值時，產品的功率消耗不大于15W(使所有繼電器都動作）。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸
出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
JY-3/2電壓監視繼電器內部接線及外引接線圖(背視圖)
JY-3/2電壓監視繼電器外形尺寸及開孔尺寸
